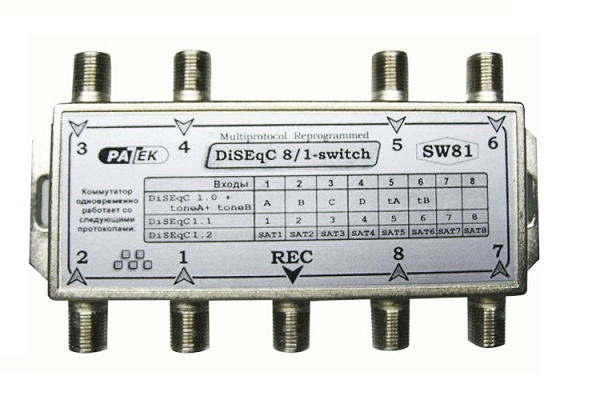

Перемикач DiSEqCDiSEqC (Digital Satellite Equipment Control) - спеціальний протокол зв'язку для обміну даними між супутниковим ресивером і іншими пристроями - такими, як: перемикачі, поляризатори, позиціонери і т. П. Для передачі сигналу використовується коаксіальний кабель. Режим обміну даними через кабель - одне або двосторонній, з можливістю подачі живлення. Стандартом передбачена сумісність з традиційним перемиканням напруги 13/18 вольт і тоном 22 кГц.

Протокол DiSEqC використовується для управління різною периферією в прийомних системах супутникового ТБ. Це позиціонери, перемикачі та навіть конвертори (LNB), які не стали популярними (мова йде про керовані по протоколу 1.0 конверторах). Команди DiSEqC передаються по лінії постійного напруги живлення 12-20 В за допомогою тонових посилок частотою 22 кГц (± 20%) і номінальною амплітудою 650 мВ (± 250 мВ) при напрузі живлення 13/18 В. З огляду на втрати в кабелі і допустимі похибки, детектор DiSEqC-пристрої повинен зберігати працездатність при зниженні амплітуди до 300мВ. Максимально рекомендована амплітуда становить 1В. Для того, щоб детектор не реагував на перешкоди, він не повинен реагувати на тонові посилки амплітудою менше 100мВ.

DiSEqC використовує для передачі широтно-імпульсну маніпуляцію, при якій від ширини обвідної імпульсів залежить передається біт. Час передачі одного біта складає 1.5 мс і умовно розділене на 3 рівні частини по 500 мкс (± 100 мкс). Для біта 0 ширина обвідної становить 1.0мс, що відповідає 22 імпульсам, а для біта 1 ширина обвідної становить 0.5 мс, а це 11 імпульсів.

Стандарт визначає кілька рівнів, на яких можуть працювати пристрої DiSEqC. Кожен рівень передбачає набір формованих / виконуваних команд і можливостей. За ідеєю, рівні сумісні «вниз», тобто ресивер з підтримкою більш високого рівня зобов'язаний працювати з периферійним пристроєм нижчого рівня. На ділі це правило виконується не завжди. Наприклад, майже всі сучасні цифрові ресивери підтримують DiSEqC 1.2 (робота з позиционером) і при цьому не підтримують DiSEqC 1.1 (робота з розширеним набором перемикачів). Інша виключення з правила: будь-ресивер, що підтримує DiSEqC 1.0, повинен підтримувати і перемикач Tone Burst - насправді, добра половина ресиверів не можуть працювати з цим перемикачем.

Існує кілька варіантів DiSEqC: Найнижчий рівень - mini-DiSEqC або Tone Burst. Він не має «цифрового» позначення і, по суті, не є частиною технології DiSEqC, однак пристрої Tone Burst можуть працювати в одній системі з «справжніми» пристроями DiSEqC. Тому стандарт визначає цей рівень як «DiSEqC-compatible» - сумісний з DiSEqC.

DiSEqC 1.0 - дозволяє перемикатися між 4 супутниками;

DiSEqC 1.1 - дозволяє перемикатися між 16 супутниками;

DiSEqC 1.2 - дозволяє проводити контроль за позиционером;

DiSEqC 2.0 - додається двосторонній режим обміну даними в DiSEqC 1.0.

Ці чотири варіації стандарту були стандартизовані в лютому 1998 року, до широкого застосування цифрового супутникового телебачення.

Рівні DiSEqC 1.Х припускають односпрямовану зв'язок - тільки передачу команд від ресивера периферійних пристроїв. Рівні DiSEqC 2.Х передбачають передачу, як команд від ресивера периферійних пристроїв, так і відповідей цих пристроїв ресивера. Крім того, в залежності від набору формованих / виконуваних команд і, відповідно, набору підтримуваних пристроїв ці рівні діляться на три підрівні: DiSEqC Х.0, DiSEqC Х.1 і DiSEqC Х.2. Ось тут часто виникає плутанина. Наприклад, можна припустити, що рівень DiSEqC 2.0 вище рівня DiSEqC 1.1, і ресивер, що підтримує DiSEqC 2.0, повинен працювати, наприклад, з перемикачем DiSEqC 1.1. Насправді, DiSEqC 2.0 - це «двунаправленная версія» рівня DiSEqC 1.0, і включає тільки набір команд рівня 1.0.

Рівень DiSEqC 3.0 в документах стандарту тільки згадується, але не описується. В системі DiSEqC 3.0 не тільки периферійні пристрої повинні управлятися від ресиверів, а й самі ресивери можуть програмуватися і налаштовуватися сигналами DiSEqC, які надходять від єдиного центру управління. Така технологія актуальна для колективних систем з безліччю ресиверів. Реальних пристроїв, що підтримують DiSEqC 3.0, на ринку немає. Іншими словами, рівень на сьогодні не реалізований.
